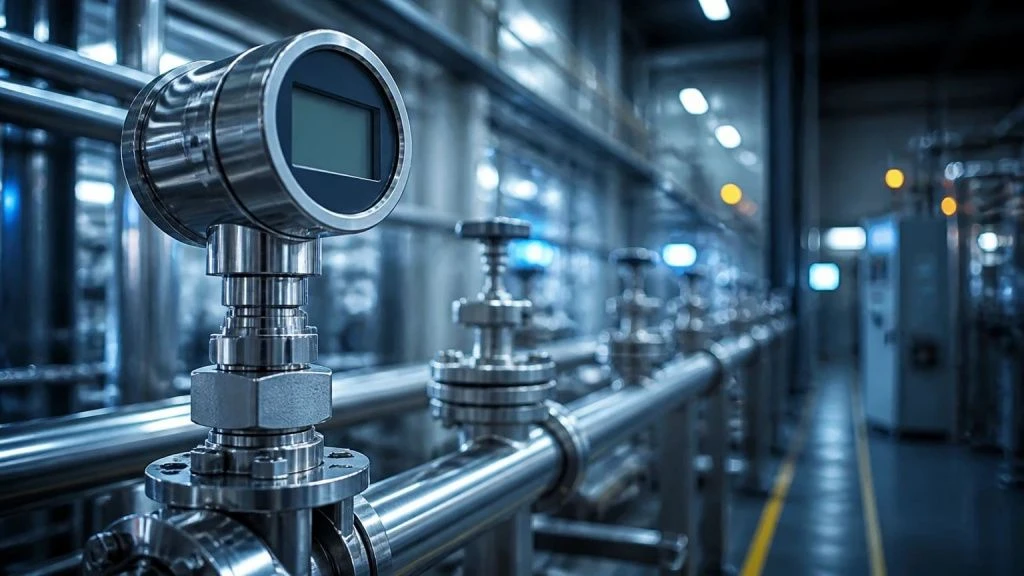

Как выбрать промышленный датчик давления

Современное производство требует жесткого контроля технологических циклов, где точность измерений напрямую определяет ресурс оборудования и качество готового продукта. Промышленный датчик давления выступает ключевым звеном этой системы, преобразуя физическое воздействие среды в унифицированный сигнал для автоматики. От корректности его работы зависит безопасность всего объекта: малейшая погрешность способна спровоцировать аварию или привести к выходу из строя дорогостоящих агрегатов.

Грамотно подобранный измеритель трансформирует поток первичных данных в эффективный инструмент управления, позволяя предприятию оптимизировать ресурсы и исключить простои. Для проектирования надежной инженерной сети необходимо учитывать комплекс критериев — от физических принципов работы до методов интеграции в цифровую среду. В данном руководстве подробно рассмотрим характеристики, на которые следует опираться при поиске оптимального технологического решения.

Классификация приборов по типу измеряемого давления

Подбор устройства начинается с определения точки отсчёта, относительно которой будет измеряться давление. Наша компания предлагает различные типы преобразователей, адаптированные под разные условия эксплуатации и задачи промышленных процессов.

Приборы для измерения избыточного давления

Наиболее распространённый тип устройств, измеряющий превышение давления в системе над атмосферным уровнем. Мембрана прибора реагирует на разницу между давлением рабочей среды и внешней среды, что позволяет контролировать параметры в системах отопления, водоснабжения и других инженерных сетях. Например, такие манометры применяются для контроля работы насосного оборудования и поддержания стабильных параметров.

Преобразователи абсолютного давления

В этих устройствах точкой отсчёта является полный вакуум. Герметичная камера исключает влияние атмосферных изменений, обеспечивая высокую точность измерений. Такие приборы используются в пищевой, фармацевтической и нефтеперерабатывающей промышленности, где требуется стабильный контроль технологических процессов.

Датчики дифференциального и гидростатического давления

Дифференциальные преобразователи измеряют разницу давления между двумя точками системы. Они применяются для контроля загрязнения фильтров, состояния трубопроводов и других процессов, где важно отслеживать перепады давления.

Гидростатические датчики определяют уровень жидкости по давлению столба жидкости. Они используются для контроля объёма в резервуарах, включая ёмкости на производствах и складах ГСМ. В закрытых резервуарах применяется компенсация давления газовой среды.

Вакуумметрические датчики и реле давления

Вакуумметрические преобразователи предназначены для измерения давления ниже атмосферного. Комбинированные мановакуумметры позволяют контролировать широкий диапазон значений — от глубокого вакуума до высокого давления.

Датчики-реле давления (прессостаты) работают по принципу включения или отключения электрической цепи при достижении заданного значения. Они применяются в системах защиты, сигнализации и автоматического управления оборудованием.

Ключевые метрологические и технические характеристики

Метрологические параметры определяют точность и надёжность данных, передаваемых в систему управления. Неправильный выбор диапазона или класса точности может привести к снижению эффективности оборудования и его преждевременному износу.

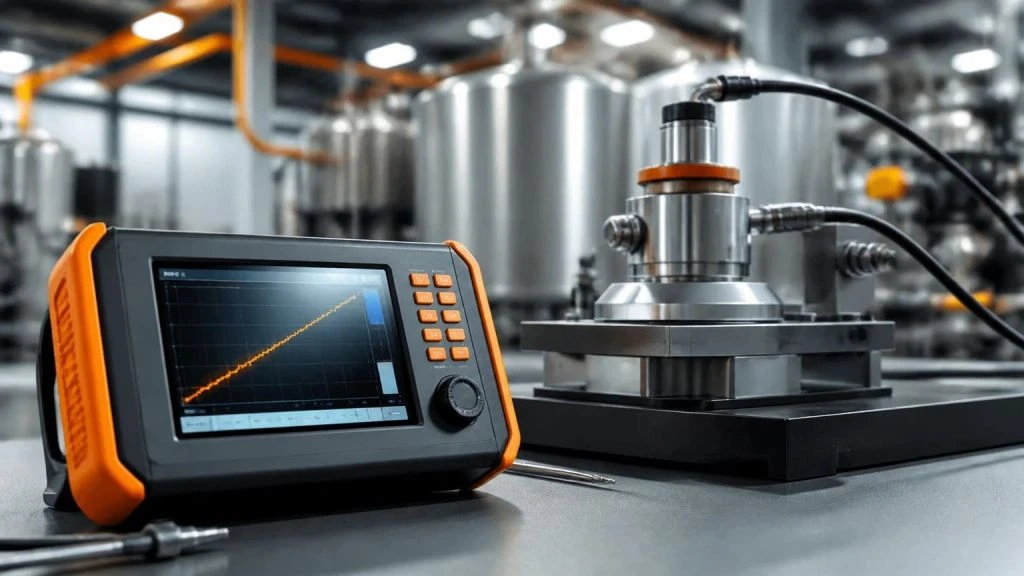

Класс точности и погрешность измерений

Класс точности показывает допустимую ошибку измерения. Для большинства промышленных задач достаточно точности 0,5 %, тогда как в нефтехимии и коммерческом учёте применяются приборы с погрешностью 0,1 % и ниже. Выбор высокой точности должен соответствовать требованиям технологического процесса.

На итоговые показатели влияют внешние факторы — температура и вибрации. Для ответственных объектов рекомендуется использовать приборы с заводской поверкой, зарегистрированной в ФГИС «Аршин».

Диапазон измерений и запас прочности

Рабочий диапазон определяет пределы, в которых преобразователь сохраняет точность. Оптимально, чтобы рабочие значения находились в пределах 25–75 % шкалы — это обеспечивает чувствительность и защищает от кратковременных скачков.

Запас прочности показывает устойчивость мембраны к перегрузкам. Для систем с гидроударами рекомендуется выбирать модели с увеличенным пределом нагрузки, способные выдерживать кратковременные превышения давления.

Динамические характеристики и стабильность

Время отклика определяет скорость реакции прибора на изменения давления. Для стандартных инженерных систем достаточно 100–200 мс, а для высокоскоростных процессов требуются более быстрые решения.

Долговременная стабильность показывает способность сохранять точность без дополнительной настройки. Надёжные преобразователи имеют минимальный дрейф характеристик, что позволяет увеличить интервалы обслуживания и снизить эксплуатационные расходы.

Типы чувствительных элементов

Конструкция сенсора влияет на надёжность и область применения прибора.

• Тензометрические элементы используют изменение сопротивления при деформации и подходят для большинства промышленных задач.
• Емкостные сенсоры отличаются высокой устойчивостью к перегрузкам и подходят для сложных условий эксплуатации.
• Пьезорезистивные элементы обеспечивают высокую чувствительность и применяются для измерения малых давлений газа.

Совместимость конструкции с условиями эксплуатации

Долговечность промышленного датчика напрямую зависит от стойкости его корпуса и сенсора к воздействию агрессивных сред. Ошибки в подборе материалов приводят к коррозии мембраны или отказам электроники из-за образования конденсата. Наша компания поставляет специализированные решения в коррозионностойком и взрывозащищенном исполнении, гарантирующие стабильную работу в тяжелых индустриальных условиях.

Материалы мембран и химическая совместимость

Стандартным материалом для работы с водой, паром или маслом является нержавеющая сталь 316L. Она сочетает в себе прочность и доступность, однако в химической промышленности часто встречаются среды, вызывающие быструю деградацию стали. В таких ситуациях применяются альтернативные сплавы.

Таблица: сравнительные характеристики материалов мембран датчиков давления

Сплавы Хастеллой и Тантал

Для контакта с агрессивными реагентами, такими как хлор или концентрированные кислоты, мембраны изготавливаются из специальных материалов. Сплав Хастеллой C-276 эффективно противостоит точечной коррозии в окислительных средах. Тантал применяется в наиболее тяжелых условиях, например при работе с горячей серной кислотой, где большинство металлов разрушается практически мгновенно.

Керамические сенсоры

В качестве альтернативы металлу часто используется высокочистая керамика на основе оксида алюминия. Она обладает исключительной твердостью и устойчивостью к абразивному износу, что важно при мониторинге цементных растворов или пульпы. Керамика химически инертна и стабильна, однако она более хрупкая и может получить повреждения при замерзании жидкости внутри или вследствие резких механических ударов.

Климатическое исполнение и температурные пределы

Температурные перепады — один из главных факторов риска для электроники. Стандартные исполнения приборов рассчитаны на диапазон от –40 до +80 °C. Для эксплуатации в условиях Крайнего Севера выпускаются арктические модели (до –60 °C) с морозостойкими уплотнениями. При работе с перегретым паром (+150...+400 °C) прямое подключение недопустимо: проблема решается установкой радиаторов-охладителей или капиллярных линий, снижающих тепловую нагрузку на сенсор.

Взрывозащита и специальные требования отраслей

На взрывопожароопасных объектах применяются устройства с маркировкой «Ex». Наиболее распространены два метода: «искробезопасная электрическая цепь» (Ex ia), где энергия разряда ограничена, и «взрывонепроницаемая оболочка» (Ex d), способная локализовать вспышку внутри корпуса. Для пищевой промышленности приоритетна гигиеничность, поэтому там используются модели с открытой мембраной «заподлицо», лишенные зон застоя и легко поддающиеся санитарной обработке.

Защита от коррозии и конденсата

При эксплуатации в условиях высокой влажности и резких температурных колебаний внутри корпуса может скапливаться влага. Чтобы предотвратить это, в промышленных моделях применяются «дышащие» мембраны: они выравнивают внутреннее и внешнее давление, пропуская воздух, но блокируя молекулы воды.

Для защиты электронных компонентов в экстремальных условиях платы могут заливаться синтетическим компаундом, что исключает коррозию контактов и повышает виброустойчивость. В системах с вязкими или кристаллизующимися средами дополнительно устанавливаются разделители сред, заполненные инертной жидкостью, которая транслирует давление на сенсор, полностью изолируя его от прямого контакта с продуктом.

Способы передачи данных и типы выходных сигналов

Тип выходного сигнала определяет способ подключения прибора к системе управления, дальность передачи данных, устойчивость к помехам и возможности удалённой настройки.

Аналоговые способы передачи сигналов

Аналоговая передача данных остаётся одним из наиболее распространённых способов обмена информацией между измерительными приборами и системами управления. Такой подход отличается простотой, надёжностью и совместимостью с большим количеством промышленного оборудования.

Сигналы в диапазоне 4–20 мА широко применяются в автоматизации благодаря высокой устойчивости к внешним помехам и возможности передачи данных на значительные расстояния. Значение 4 мА используется как контрольная точка, позволяющая выявлять обрывы линии и диагностировать неисправности соединения.

Передача сигнала 0–10 В отличается простотой реализации и подходит для оборудования с короткими линиями связи. При этом такой способ менее устойчив к электромагнитным воздействиям и чаще применяется в компактных установках.

Интеллектуальный обмен данными

Современные системы автоматизации используют цифровой обмен информацией, который расширяет возможности стандартной передачи сигналов. Помимо получения измерений, такие решения позволяют выполнять удалённую настройку приборов, проводить диагностику и получать дополнительные параметры работы оборудования без его отключения.

Цифровые сети применяются на крупных промышленных объектах, где требуется объединение большого количества устройств в единую систему управления. Они обеспечивают централизованный контроль, сбор данных и анализ состояния оборудования.

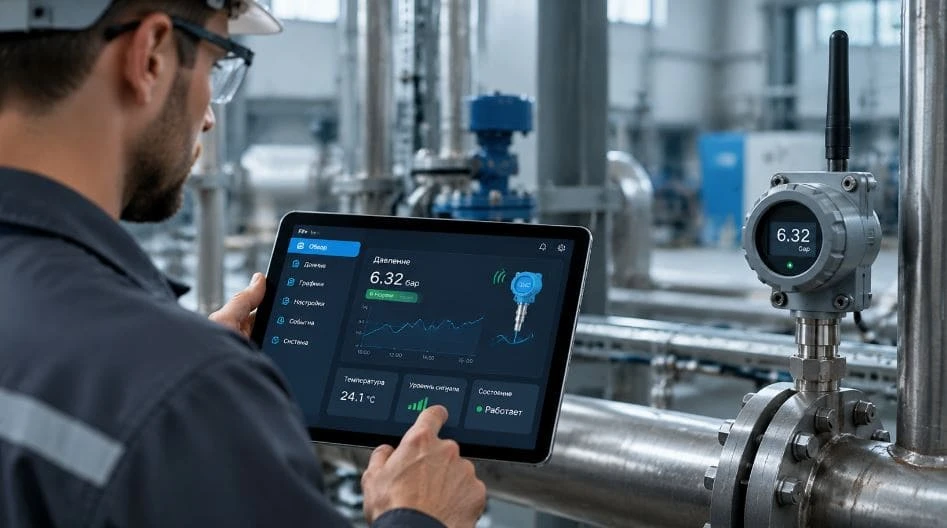

Беспроводная передача информации

Беспроводные технологии используются на объектах, где прокладка кабельных линий затруднена, требует больших затрат или невозможна из-за особенностей расположения оборудования.

Автономные датчики с передачей данных по радиоканалу могут работать от батарей в течение нескольких лет. Это делает их удобным решением для контроля удалённых и труднодоступных участков, где требуется минимальное техническое обслуживание.

Пневматическая передача сигналов

Пневматические системы применяются в условиях повышенной взрывоопасности, а также на объектах с сильными электромагнитными помехами. Передача информации осуществляется с помощью сжатого воздуха, что позволяет исключить риск возникновения искры и повысить безопасность эксплуатации.

Несмотря на более сложный монтаж и меньшее быстродействие по сравнению с цифровыми технологиями, такие решения остаются востребованными в нефтеперерабатывающей, химической и других промышленных отраслях с высокими требованиями к надёжности.

Особенности монтажа и технического обслуживания

Даже высокотехнологичный промышленный датчик будет выдавать некорректные данные при установке в зоне турбулентности или при засорении приемного порта. Реальная точность системы мониторинга закладывается именно на этапе проведения монтажных работ.

Правила установки датчика на технологической линии

Точку отбора следует выбирать на прямых участках трубопровода, в удалении от запорной арматуры и насосных агрегатов. Турбулентные завихрения создают пульсации, приводящие к «дрожанию» графика. Оптимально размещать устройство после ровного участка трубы, длина которого составляет не менее пяти ее диаметров.

Ориентация в пространстве также имеет значение. При измерении давления газа прибор монтируют выше точки отбора для свободного стока конденсата. В жидкостных системах устройство устанавливают ниже — это гарантирует, что импульсная линия всегда будет заполнена средой, а не воздушными пробками, искажающими показания.

Вспомогательная арматура и защитные аксессуары

Прямая инсталляция в трубопровод применяется редко. Между магистралью и сенсором обычно размещают защитные элементы, увеличивающие ресурс оборудования и упрощающие сервис:

• Сифонные трубки Перкинса — критически важны для систем пароснабжения; конденсат в их изгибе служит тепловым барьером, защищающим мембрану от перегрева.
• Демпферы — устройства для гашения гидравлических ударов и высокочастотных пульсаций, возникающих при пуске оборудования.
• Клапанные блоки — позволяют изолировать измеритель от процесса для демонтажа или проверки без остановки всей линии.

Для обеспечения надежной фиксации и герметичности соединений необходимо использовать качественные закладные конструкции, включая бобышки и отборные устройства, подобранные под тип резьбы.

Техническое обслуживание и диагностика неисправностей

Основой ухода является регулярный контроль «нулевой точки». Если при отсутствии нагрузки датчик выдает сигнал, отличный от 4 мА (или 0 бар), это свидетельствует об износе или образовании отложений. Такой прибор нуждается в очистке или повторной калибровке.

Статичность показаний («замирание» на одном значении) обычно указывает на засорение импульсной линии или входного штуцера. В таких случаях требуется промывка системы или переход на модели с открытой мембраной. Ежегодная поверка подтверждает метрологическую исправность, позволяя использовать результаты для ведения коммерческих расчетов.

Эффективность измерительного узла определяется балансом между техническими характеристиками и реальными условиями эксплуатации. Правильный подбор материалов, расчет диапазона и применение защитной арматуры минимизируют затраты на ремонт. Наша компания предлагает комплексные решения для автоматизации контроля давления любой сложности, обеспечивая поставку оборудования с первичной поверкой и инженерную поддержку на всех этапах. Соблюдение современных стандартов связи и правил монтажа позволяет создать систему, которая будет стабильно функционировать годами, гарантируя безопасность производства.
