Анемометр или термоанемометр: что выбрать для проверки вентиляции

Анемометр представляет собой специализированный контрольно-измерительный прибор для определения скорости движения газовых потоков и воздушных масс. В инженерной практике применение таких устройств обязательно для обеспечения техносферной и экологической безопасности. Интенсивность движения воздуха в помещениях влияет не только на комфорт людей, но и на стабильность сложных технологических процессов.

Эффективность эксплуатации инженерных систем определяется точностью их настройки и регулярностью технических аудитов. Инструментальные проверки переводят субъективные ощущения в объективные цифровые показатели, гарантируя соответствие пространств санитарным нормам. Использование профессиональных анемометров обеспечивает получение достоверных данных, необходимых для качественной балансировки кондиционирования и общеобменной вентиляции.

Различия между крыльчатыми и термоанемометрическими приборами

Для обоснованного выбора диагностического оборудования важно понимать физические принципы работы различных типов измерителей. Современные устройства классифицируются по способу взаимодействия чувствительного элемента с потоком. Данный фактор определяет их метрологическую чувствительность, рабочий диапазон и долговечность при эксплуатации в различных средах.

Таблица: сравнительные характеристики основных типов измерителей скорости воздуха

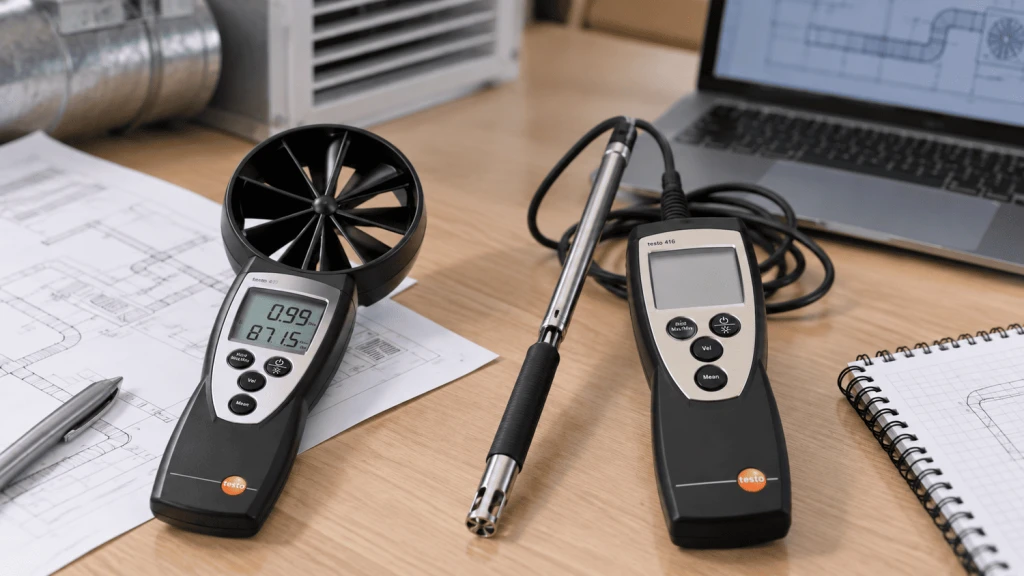

Механические крыльчатые анемометры

В основе функционирования этих моделей лежит использование легкого импеллера (крыльчатки), вращающегося под воздействием энергии набегающего воздуха. Скорость вращения лопастей прямо пропорциональна движению газа. Встроенный индукционный или оптический датчик регистрирует количество оборотов в единицу времени, после чего электроника преобразует сведения в цифровой показатель на дисплее.

Данный тип оборудования оптимален для измерения средних и высоких скоростей, а также для обследования вентиляционных решеток большой площади. Однако из-за трения в опорах такие приборы имеют специфический порог страгивания (чувствительности) — они не фиксируют сверхмалые движения (ниже 0,3 м/с). Примером эффективного использования механических моделей является проверка вытяжных систем в производственных цехах, где высокая интенсивность обдува нивелирует конструктивные погрешности.

Термоанемометрические измерители

Термоанемометры функционируют по принципу конвективного охлаждения нагретого электрическим током элемента, часто называемого «обогреваемой струной». В процессе работы устройство постоянно поддерживает заданную температуру сенсора (например, платинового резистора). Воздушный поток, обтекая датчик, охлаждает его, а электронный блок фиксирует изменение мощности тока, необходимой для компенсации возникших теплопотерь.

Этот метод характеризуется исключительно высокой чувствительностью и позволяет регистрировать движение воздуха со скоростью от 0,01 м/с. Подобные характеристики делают его незаменимым инструментом для поиска скрытых сквозняков и точной балансировки кондиционирования. Основным нюансом остается хрупкость тонкого нагревательного элемента, чувствительного к механическим ударам и запыленности. Такие решения часто применяются при аудите чистых помещений в фармацевтической отрасли, где критически важна ламинарность потоков.

Пневмометрические трубки Пито

В отличие от описанных выше типов, трубки Пито лишены подвижных частей и нагревательных элементов. Их работа строится на измерении разности давлений. Г-образное устройство воспринимает полное и статическое давление потока через специальные боковые отверстия. Разница между этими показателями, называемая динамическим напором, служит основой для расчета скорости среды по закону Бернулли.

Подобный подход применяется в экстремальных условиях, где стандартные датчики быстро выходят из строя: при скоростях свыше 30 м/с, высоких температурах или значительной запыленности. Ограничивающим фактором является необходимость использования прецизионного мановакуумметра высокой точности, поскольку на низких скоростях разница давлений становится слишком малой для корректной регистрации. Типичный сценарий использования данных трубок — замеры в магистральных шахтах или дымоходах промышленных котельных.

Параметры оценки приборов для различных условий эксплуатации

Подбор профессионального инструмента требует анализа соответствия технических характеристик конкретным задачам на объекте. Ошибка чревата получением некорректных данных, что ведет к просчетам при проектировании или пусконаладке. Для обеспечения высокой точности измерений компания «МЕРАТЭК» поставляет современные приборы КИПиА, прошедшие строгий контроль качества и первичную заводскую поверку.

Метрологические параметры и точность

Первостепенное значение имеет рабочий диапазон скоростей, который должен перекрывать проектные значения с запасом. При выборе важно детально анализировать нижнюю границу: если планируется обследование жилых квартир, где поток часто составляет менее 0,5 м/с, устройство с порогом чувствительности 0,4 м/с даст высокую погрешность. Для профессионального аудита рекомендуется отдавать предпочтение моделям с разрешением дисплея не менее 0,01 м/с.

Точность в нижней части шкалы критически важна для оценки естественной вентиляции. Например, если прибор имеет погрешность ±0,2 м/с при измеряемом потоке в 0,3 м/с, реальное значение может варьироваться от 0,1 до 0,5 м/с, что лишает замер достоверности. Исключение составляют промышленные системы аспирации со скоростями до 20 м/с — в таких случаях приоритетными становятся верхний предел и механическая прочность чувствительного элемента.

Эргономика и конструкция зондовых систем

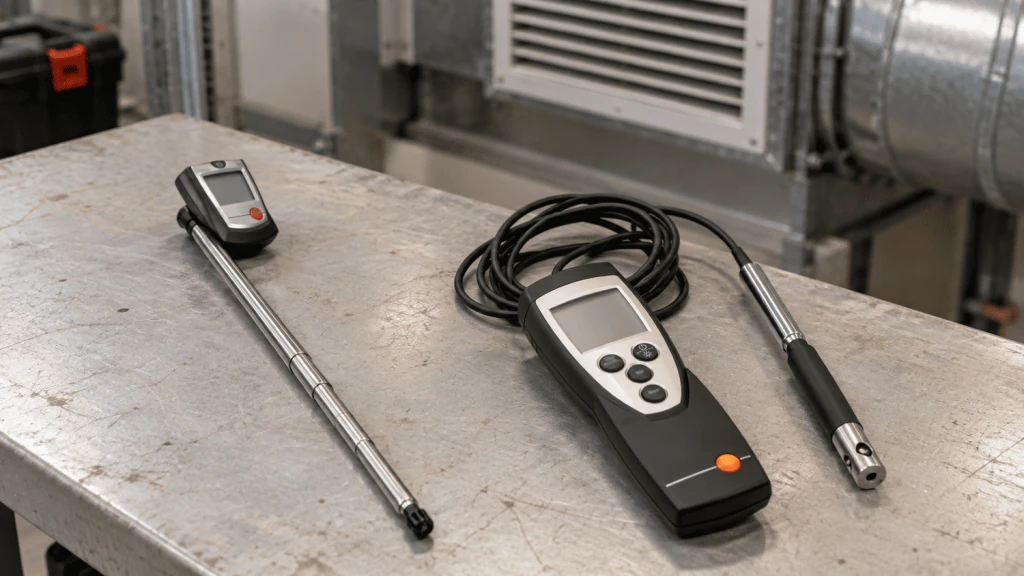

Конструктивное исполнение датчика напрямую определяет удобство проведения замеров в стесненных условиях. Выделяют два основных типа исполнения зондов, ориентированных на специфические сценарии эксплуатации.

Телескопические зонды

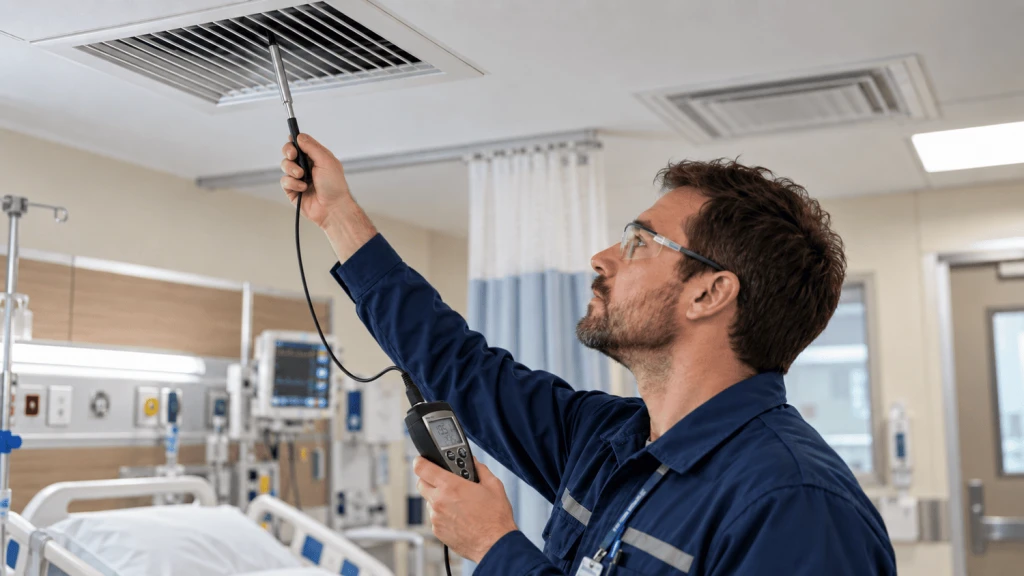

Данная конструкция представляет собой выдвижную металлическую штангу длиной до 1000 мм. Выполняя роль удлинителя, она позволяет вводить датчик глубоко в воздуховод через небольшие технологические отверстия. Это особенно важно, когда точка замера располагается за подвесным потолком или в центре широкого магистрального канала. Телескопические решения востребованы при наладке коммуникаций в торговых центрах, где доступ ограничен инспекционными люками.

Гибкие и выносные датчики

Гибкие зонды, известные как «гусиная шея», способны сохранять заданную форму, что позволяет заводить их за препятствия внутри вентиляционных камер. Подобный механизм незаменим, когда прямолинейный доступ невозможен. В практической деятельности это часто встречается при обслуживании прецизионных установок в серверных или внутренних блоков кондиционеров, где необходимо обойти теплообменник для замера на выходе.

Интеллектуальный функционал и обработка данных

Современные анемометры автоматизируют сложные вычисления, существенно сокращая время работы специалиста. Одной из наиболее востребованных функций является автоматическое определение объемного расхода воздуха в кубических метрах в час (м³/ч). Оператору достаточно ввести данные о сечении воздуховода, после чего электроника самостоятельно рассчитает итоговый результат без ручных манипуляций.

Также необходимо учитывать наличие встроенной памяти и беспроводных интерфейсов. В контексте профессиональных проверок возможность сохранения серии замеров с последующей выгрузкой на компьютер позволяет оперативно формировать официальные отчеты. Это актуально при пусконаладочных работах на крупных объектах, где требуется обследовать десятки или сотни решеток за одну смену.

Дополнительные возможности и защита сенсоров

При выборе устройства для эксплуатации в сложных промышленных условиях следует обращать внимание на системы защиты чувствительных элементов. Для термоанемометров критически важно наличие защитной гильзы, надеваемой на сенсор в перерывах между измерениями. Это предотвращает повреждение хрупкой «горячей струны» при транспортировке.

Функциональность расширяется за счет интеграции с мобильными приложениями через Bluetooth. Это позволяет дистанционно считывать показания, когда точка замера труднодоступна, и строить графики изменения скорости в реальном времени. Некоторые профессиональные модели оснащаются светодиодными индикаторами на корпусе, которые сигнализируют о характере давления (положительное или отрицательное), упрощая первичную диагностику.

Государственные стандарты и нормативные требования к проверкам

Инструментальный контроль систем вентиляции в Российской Федерации жестко регламентирован национальными стандартами и сводами правил. Соблюдение данных норм обязательно для эксплуатирующих и управляющих организаций, так как от исправности воздухообмена напрямую зависит санитарная и пожарная безопасность зданий.

Регламентированные нормы воздухообмена

Ключевым документом в этой области является СП 60.13330.2020, устанавливающий минимальные объемы удаления воздуха. В жилых комнатах должен обеспечиваться приток не менее 30 м³/ч на каждого человека. В кухнях с электрическими плитами порог составляет 60 м³/ч, а при наличии газового оборудования требования возрастают до 90 м³/ч.

Данные нормативы направлены на предотвращение накопления углекислого газа и эффективное удаление продуктов сгорания. Если фактические показатели, зафиксированные прибором, отклоняются от нормы более чем на 15%, система признается неисправной. При обследовании старого фонда часто фиксируется «опрокидывание тяги», вызванное незаконной установкой мощных вытяжек в соседних квартирах.

Периодичность проверок в жилом секторе

Для многоквартирных домов частота проверок зависит от типа кухонного оборудования. В зданиях с централизованным газоснабжением, согласно Постановлению Правительства РФ № 410, проверка тяги должна осуществляться не менее трех раз в год:

• Перед началом отопительного сезона — для выявления возможных засоров или гнездования птиц в шахтах.
• В середине сезона — в период с декабря по февраль, когда существует риск обмерзания оголовков труб.
• После завершения сезона — для оценки состояния системы после пиковых зимних нагрузок.

В домах без газа периодичность обычно составляет один раз в год. Игнорирование сроков создает угрозу скопления опасных газов при возникновении обратной тяги.

Требования к измерительному оборудованию по ГОСТ

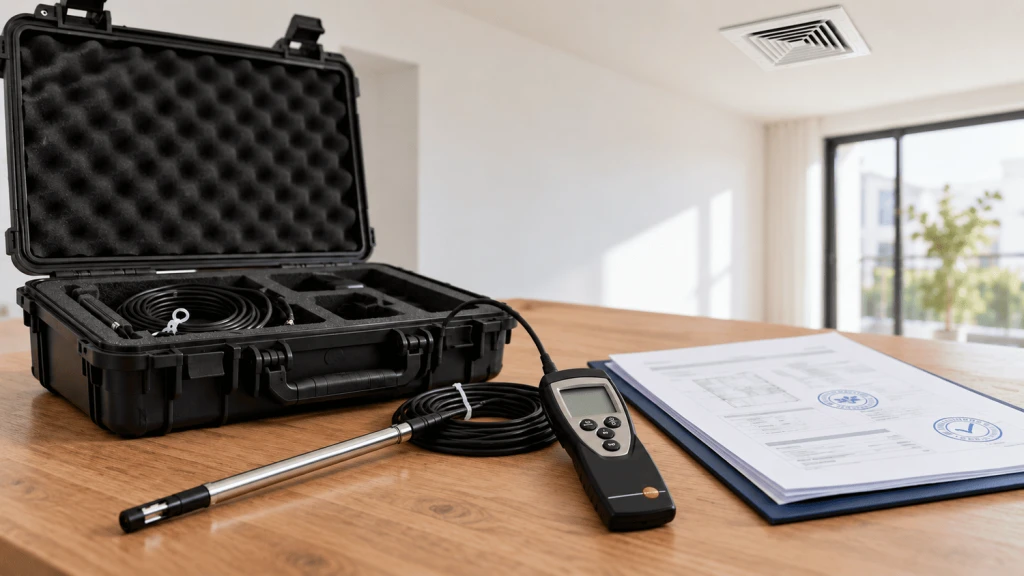

Любые измерения, вносимые в официальные акты, должны выполняться приборами из Государственного реестра средств измерений. Показания бытовых моделей не имеют юридической силы. Поверенный инструмент проходит регулярный метрологический контроль, гарантирующий соблюдение пределов погрешности.

Согласно методике ГОСТ 12.3.018-79, измерения проводятся при разности температур внутри и снаружи здания не менее 13 °С. В «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» представлено оборудование, полностью соответствующее актуальным нормам и правовой базе РФ, что позволяет использовать полученные данные в официальной отчетности. Использование неповеренного оборудования в спорах с застройщиком приведет к отклонению иска — только акт от аттестованной лаборатории может обязать строительную компанию устранить дефекты по гарантии.

Алгоритм выполнения профессионального обследования системы

Получение точных данных о фактическом расходе воздуха требует строгого соблюдения методики. Воздушный поток внутри вентиляционной сети нестабилен, поэтому случайные замеры без привязки к конкретным точкам сечения не считаются профессиональным аудитом.

Подготовка замерного сечения и выбор локации

Замеры необходимо проводить на прямолинейных участках воздуховода. Согласно инженерным правилам, точка измерения располагается на расстоянии не менее трех эквивалентных диаметров (D) после любого локального препятствия — поворота, вентилятора или заслонки. Также следует выдерживать дистанцию не менее двух диаметров до следующего узла. Такое расположение обеспечивает работу в зоне наиболее стабильного потока.

В условиях реальной эксплуатации соблюсти правило «3D до и 2D после» удается не всегда. В подобных случаях увеличивают количество точек замера внутри одного сечения, чтобы компенсировать турбулентность. Если провести замер непосредственно после поворота канала, поток будет прижат к одной из стенок, и однократное измерение в центре даст завышенный результат.

Методика многоточечного замера в воздуховодах

Скорость воздуха в канале распределяется неравномерно: у стенок она минимальна из-за трения, а в центральной части — максимальна. Достоверным результатом аудита признается среднее арифметическое значение, полученное по регламентированной сетке координат.

Алгоритм выполнения работ:

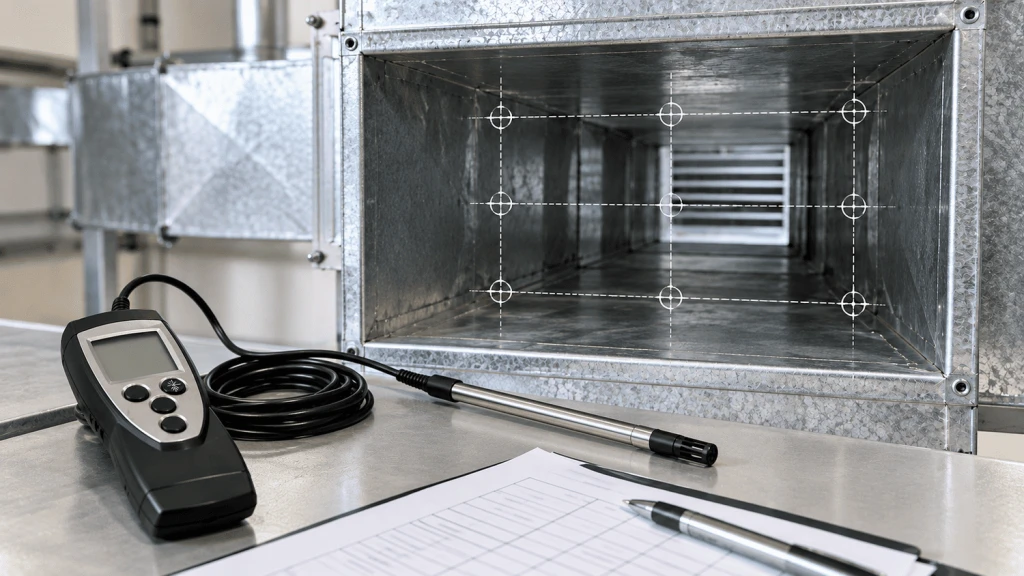

• Разметка сечения — прямоугольный воздуховод делится на равные зоны (от 4 до 16), в центре каждой из которых производится замер. В круглых каналах данные снимаются по двум перпендикулярным диаметрам.
• Стабилизация показаний — после введения зонда необходимо выждать 15–20 секунд для температурной адаптации датчика.
• Временное усреднение — специалист удерживает прибор в каждой точке не менее 10 секунд для автоматического вычисления среднего значения.

Такой системный подход исключает влияние случайных колебаний воздуха, вызванных порывами ветра или открытием дверей.

Инструментальный контроль на вентиляционных решетках

При обследовании диффузоров и решеток профиль потока усложняется влиянием декоративных элементов. Существует два основных способа работы. Первый — использование крыльчатого анемометра большого диаметра (100 мм), который плавно перемещают по всей площади («метод сканирования»). Это оптимально для быстрой оценки вытяжки в санузлах.

Второй метод — применение измерительных воронок или электронных балометров. Насадка-воронка или раструб балометра полностью накрывают решетку, направляя весь объем воздуха на датчик. Это устройство выравнивает поток и позволяет мгновенно получить данные об объемном расходе в м³/ч без вычисления сетки точек. Метод эффективен при наладке потолочных анемостатов в офисах, где сложно учесть конусообразное распределение воздушных масс.

Факторы влияния на достоверность полученных результатов

Достоверность результатов зависит от класса точности прибора и учета внешних помех. Глубокое понимание причин возникновения систематических ошибок позволяет получать повторяемые данные, которые не будут оспорены в ходе технической экспертизы.

Погрешности позиционирования и ориентации датчика

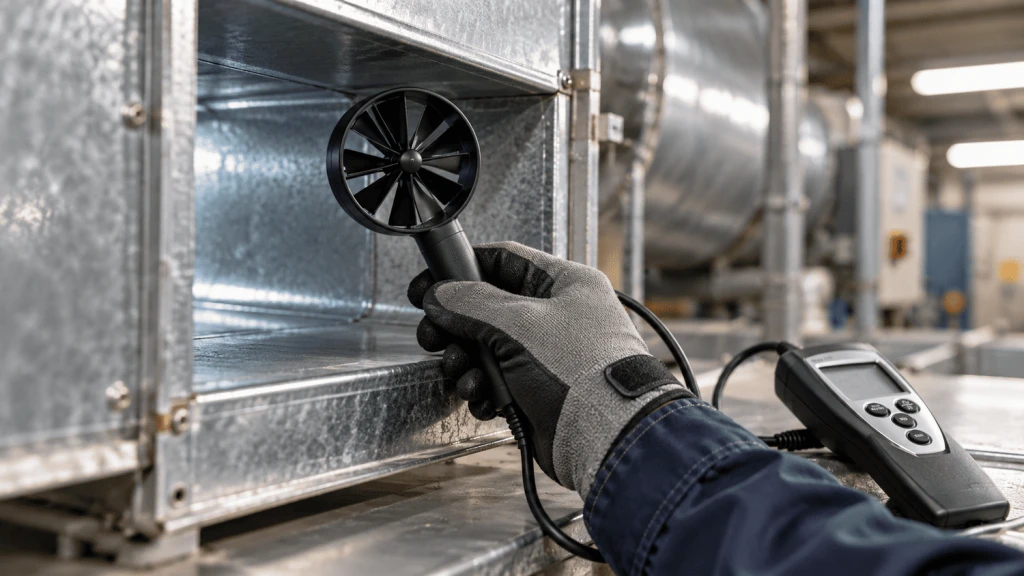

Распространенной ошибкой при использовании крыльчатых моделей является отклонение оси импеллера от направления потока. Если воздух воздействует на лопасти под углом, эффективная площадь взаимодействия сокращается, и показатели занижаются. Для минимизации погрешности на зонды наносится маркировочная стрелка, которую необходимо ориентировать строго навстречу потоку.

Другим важным фактором является влияние тела оператора на структуру среды. Если удерживать устройство непосредственно перед собой, создается зона подпора давления, замедляющая воздух до контакта с датчиком. Правильная техника предполагает использование вытянутой руки или специального штатива-удлинителя. Это критично при замерах на открытых решетках, где любое препятствие в радиусе полуметра может спровоцировать отклонение струи.

Влияние термодинамических факторов на показания

Скорость воздуха связана с его плотностью, которая зависит от давления и температуры. Термоанемометры проявляют особую чувствительность к этим параметрам: холодный воздух отбирает тепло у сенсора активнее, чем теплый. Профессиональные устройства высокого класса оснащаются встроенными температурными датчиками для автоматической программной корректировки.

При измерениях в специфических условиях (например, в горячих цехах) необходимо учитывать барометрическое давление, которое фиксируют барометры в зоне замера, а также фактическую температуру потока. Если воздух разрежен, для переноса аналогичного объема газа требуется более высокая скорость. В случае применения трубок Пито определение плотности является обязательной частью расчетной формулы, реализуемой инженером или встроенным калькулятором манометра.

Организационные правила подготовки системы к аудиту

Точность существенно снижается, если вентиляция не вышла на стабильный рабочий режим. Перед началом аудита необходимо выждать не менее 15–20 минут после запуска агрегатов. За это время аэродинамические сопротивления в сети выравниваются, а поток стабилизируется и избавляется от переходных пульсаций.

Во время работ крайне важно исключить случайные возмущения воздушной среды. Интенсивное движение людей в зоне замера или открытые окна создают нежелательные пульсации давления. Все измерения, связанные с балансировкой, должны проводиться исключительно при закрытых дверях. Это позволяет имитировать штатный режим эксплуатации здания, гарантируя стабильность настроенных параметров.

Итоговый выбор между термоанемометром и крыльчатым прибором зависит от баланса между требуемой чувствительностью и условиями на объекте. Грамотное применение поверенного оборудования позволяет подтвердить эффективность систем и оптимизировать затраты на эксплуатацию. Специалисты «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» консультируют заказчиков по вопросам подбора КИПиА, помогая внедрять эффективные решения для технической исправности и промышленной безопасности. Профессиональные методики гарантируют получение достоверных данных для обеспечения здоровья и комфорта.
