Реле потока для насоса: зачем нужно и как подобрать

Современные системы автономного водоснабжения и промышленные контуры требуют высокого уровня автоматизации, в которой ключевую роль играет координация между объемом потребления и работой силового оборудования. В этой экосистеме реле потока выступает связующим звеном, преобразующим физическое движение жидкости в управляющий электрический сигнал. Без подобного компонента КИПиА насос остается лишь исполнительным механизмом, неспособным адаптироваться к изменяющимся условиям эксплуатации в режиме реального времени.

Использование специализированной автоматики позволяет объединить узлы трубопровода в эффективную систему, ориентированную на запросы пользователя и технологические регламенты. Наличие контролирующего устройства гарантирует, что оборудование будет задействовано только при реальной необходимости, сохраняя баланс между производительностью и ресурсосбережением. Многие компоненты для таких систем представлены в каталоге, что упрощает задачу проектирования.

Устройство и основные принципы работы механизмов

Функционирование реле потока основано на преобразовании кинетической энергии движущейся жидкости в механическое смещение чувствительного элемента. Данный процесс позволяет системе мониторинга мгновенно определять статус потребления без прямого вмешательства человека в работу электрической сети. В зависимости от сложности инженерных задач применяются различные конструктивные решения: от простых механических заслонок до прецизионных электронных сенсоров.

Классические механические устройства лепесткового и поршневого типа

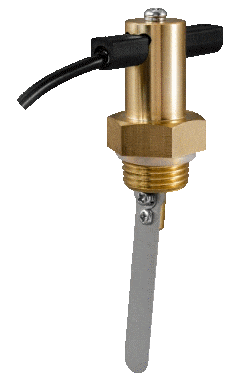

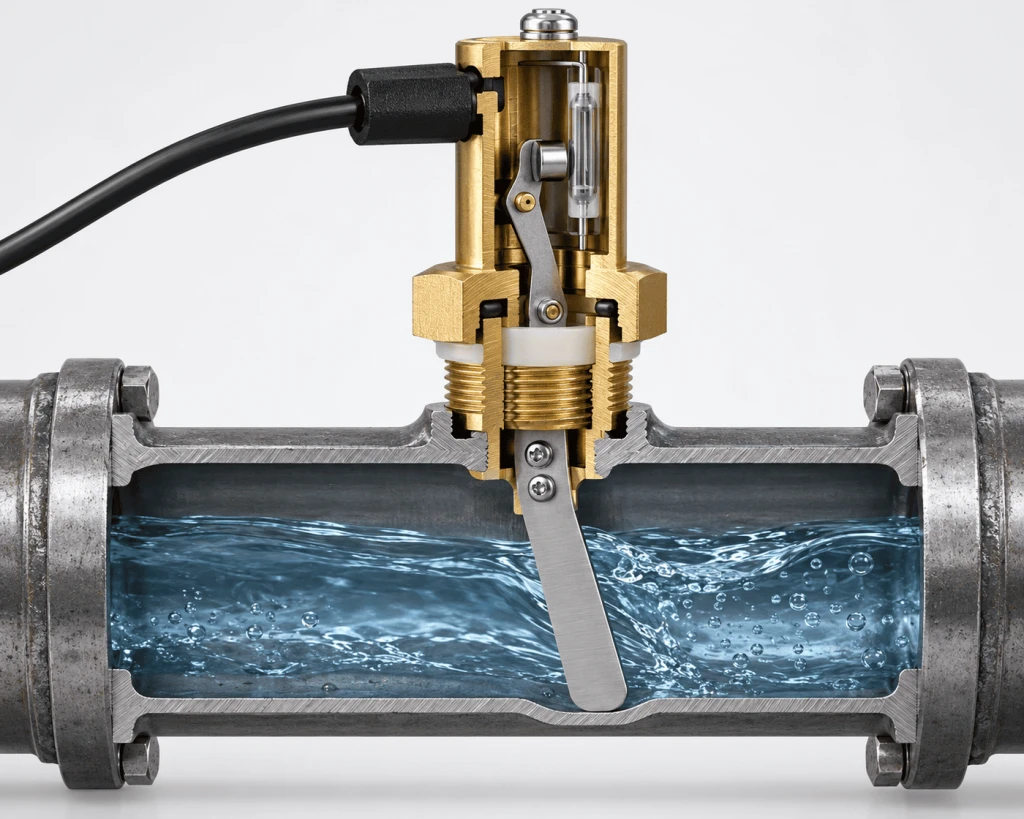

Наиболее распространенным и доступным решением для бытового использования является лепестковое (лопастное) устройство, чья конструкция напоминает подвижную заслонку внутри трубопровода. Основным рабочим органом выступает гибкая или шарнирно закрепленная пластина, которая под давлением водной струи отклоняется от исходного положения. При открытии крана поток воды давит на лепесток, заставляя его смещаться и преодолевать сопротивление возвратной пружины, что обеспечивает стабильную фиксацию датчика в активном состоянии.

Ключевым узлом, отвечающим за передачу сигнала к насосу, является пара «магнит — геркон», работающая на принципе бесконтактного взаимодействия. На подвижной части лепестка закреплен постоянный магнит, а в изолированном корпусе находится герметичный контакт (геркон), чувствительный к магнитному полю. Когда лопасть отклоняется, магнит приближается к геркону, что вызывает мгновенное замыкание цепи и подачу питания на двигатель. Подобная схема исключает контакт электрических компонентов с водой, что критически важно для безопасности и долговечности.

Поршневые модели представляют собой альтернативный вариант механики, предназначенный для систем со стабильными характеристиками давления. Внутри такого прибора находится подпружиненный поршень со встроенным магнитом, который перемещается вдоль оси под действием напора. В отличие от лепестковых модификаций, данные датчики менее подвержены влиянию турбулентности, однако требовательны к качеству фильтрации. Наличие мелких абразивных частиц может привести к заклиниванию поршня, поэтому их использование оправдано при наличии фильтров тонкой очистки.

Высокотехнологичные электронные и бесконтактные датчики

Электронные реле — это устройства следующего поколения, в которых отсутствуют подвижные механические части, контактирующие с жидкостью. Вместо физического отклонения лопасти здесь применяются методы ультразвукового или электромагнитного сканирования объема среды. Например, ультразвуковой сенсор измеряет разницу во времени прохождения сигнала по направлению движения воды и против него. На основе этих данных микропроцессор вычисляет точную скорость потока, что исключает риск механического износа.

Особое место в профессиональном сегменте занимают термореле, работающие на принципе теплоотвода. В поток жидкости погружаются два датчика: эталонный и нагреваемый. Движущаяся вода охлаждает нагреваемый элемент — чем выше скорость движения, тем быстрее происходит теплопотеря. Микроконтроллер анализирует разницу температур и при достижении заданного порога активирует силовую цепь. Это позволяет фиксировать даже минимальные перемещения среды, недоступные для механических лепестков.

Современные электронные блоки часто интегрируют функции мониторинга параметров сети и состояния насоса, выступая полноценными контроллерами управления. Они оснащаются световой индикацией или ЖК-дисплеями, отображающими статус системы в реальном времени. Несмотря на более высокую стоимость, такие устройства обеспечивают максимальную точность настройки порогов срабатывания. Они позволяют программно демпфировать кратковременные скачки давления, эффективно предотвращая ложные включения оборудования.

Роль оборудования в автоматизации и безопасности систем

Интеграция реле потока в насосную станцию решает комплексную задачу по обеспечению бесперебойного водоснабжения и сохранению целостности дорогостоящих агрегатов. В отличие от ручного управления, автоматика реагирует на изменения в контуре со скоростью, недоступной человеку. Прибор выполняет роль одновременно и оператора, и предохранителя, оптимизируя каждый цикл работы оборудования и локализуя аварийные ситуации до наступления необратимых последствий.

Защита оборудования от критических режимов эксплуатации

Основополагающей функцией является предотвращение режима «сухого хода», губительного для центробежных и погружных агрегатов. В нормальных условиях перекачиваемая вода служит естественным охладителем для электродвигателя и смазкой для подшипников. Если поток исчезает, трение внутренних элементов резко возрастает, вызывая критический перегрев. Без активной защиты пластиковые диффузоры и крыльчатки могут деформироваться всего за 30–60 секунд, что ведет к заклиниванию вала.

Автоматика прерывает цепь питания немедленно при прекращении движения жидкости, блокируя двигатель до восстановления нормальных условий. Это особенно актуально для оборудования, забирающего воду из малодебитных скважин. В продвинутых моделях реализован алгоритм автоматического перезапуска: устройство совершает серию попыток включения через определенные интервалы времени. Такой подход позволяет инженерным сетям вернуться в рабочий режим без участия пользователя после естественного восстановления уровня в источнике.

Дополнительным аспектом безопасности выступает защита от гидравлических ударов. Некоторые модификации имеют функцию задержки выключения на 5–15 секунд, чтобы при кратковременном прерывании протока насос не отключался мгновенно. Подобная задержка сглаживает пиковые нагрузки на механические части и предотвращает резонансные колебания в трубопроводе. При проектировании сложных систем инженеры компании рекомендуют также учитывать необходимость установки качественных датчиков уровня для дублирования функций безопасности.

Автоматизация управления и оптимизация ресурсов системы

Внедрение реле позволяет полностью автоматизировать процесс подачи воды: запуск происходит только при наличии реального потребления. Как только открывается кран, в магистрали возникает движение жидкости, которое фиксируется датчиком и приводит к старту двигателя. После закрытия крана автоматика обесточивает систему. Это исключает потребность в громоздких накопительных баках в простых схемах, таких как летний полив, где постоянное давление в трубах не является критическим параметром.

Экономическая эффективность проявляется в снижении расхода электроэнергии и увеличении межремонтного интервала. Агрегат не работает «в тупик» и не совершает холостых оборотов, что минимизирует износ обмоток статора. Благодаря четкой корреляции между временем работы и реальным разбором воды, общее время наработки оборудования сокращается, а количество циклов пуска-остановки оптимизируется. Это предотвращает преждевременную выработку ресурса двигателя, имеющего лимит по числу включений.

Для сложных многоуровневых коммуникаций обеспечивается возможность зонального управления и мониторинга отдельных веток. Например, в системах автоматического полива датчик может сигнализировать о разрыве гибкого шланга. Если поток аномально высок при закрытых клапанах, автоматика идентифицирует утечку и блокирует подачу, предотвращая затопление. Такая интеграция превращает обычное реле в диагностический инструмент, способный на ранних стадиях выявлять разгерметизацию трубопровода.

Технические критерии для грамотного подбора модели

Правильный подбор реле потока требует учета не только гидравлических характеристик, но и электротехнических параметров подключаемого оборудования. Ошибка в выборе может привести либо к некорректной работе автоматики, либо к быстрому выходу из строя самого прибора из-за подгорания контактной группы. Для обеспечения долговечной эксплуатации необходимо проанализировать спецификации на соответствие реальным условиям работы.

Оценка электрической совместимости с силовым оборудованием

Взаимодействие автоматики и насоса происходит на уровне коммутации электрической цепи, поэтому ключевым фактором является способность прибора выдерживать токовые нагрузки. Большинство бытовых моделей рассчитано на прямой монтаж в разрыв фазного провода. При несоответствии мощностей контакты геркона могут «прикипеть» друг к другу, в результате чего агрегат перестанет отключаться.

Электрические характеристики и расчет нагрузки

Главным ориентиром служит максимальный коммутируемый ток в амперах (А). Для подбора используется формула I = P / U, где P — мощность в ваттах, а U — напряжение в сети (220 В). Например, насос на 1100 Вт потребляет номинальный ток 5 А. Если в паспорте устройства указано ограничение в 6 А, оно будет работать на пределе возможностей. Рекомендуется выбирать модель с запасом по току не менее 20–30 %, чтобы компенсировать пусковые перегрузки.

Работа с мощным оборудованием через контактор

В ситуациях, когда мощность превышает 1,5–2 кВт, прямое подключение через стандартное реле становится невозможным. В таких случаях прибор используется как управляющий элемент, подающий сигнал на катушку магнитного пускателя. Контактор берет на себя силовую нагрузку, обладая мощными контактными площадками. Такая схема позволяет управлять промышленным оборудованием, обеспечивая максимальную надежность электрической части системы.

Гидравлические показатели и эксплуатационные ограничения

Реле интегрируется в гидравлическую сеть с учетом физических параметров потока и характеристик труб. Несоответствие диаметра или температурного режима может привести к возникновению кавитации или разрушению корпуса. Важно учитывать следующие критерии:

Порядок монтажа и правила подключения к сети

Процесс монтажа требует строгого соблюдения последовательности действий, так как ошибки ведут к некорректной работе автоматики. Устройство должно быть интегрировано в зоне стабильного потока, свободного от воздушных пробок. Тщательная подготовка места врезки и правильная электрическая коммутация гарантируют, что насос будет своевременно реагировать на водоразбор.

Механическая инсталляция в гидравлическую систему

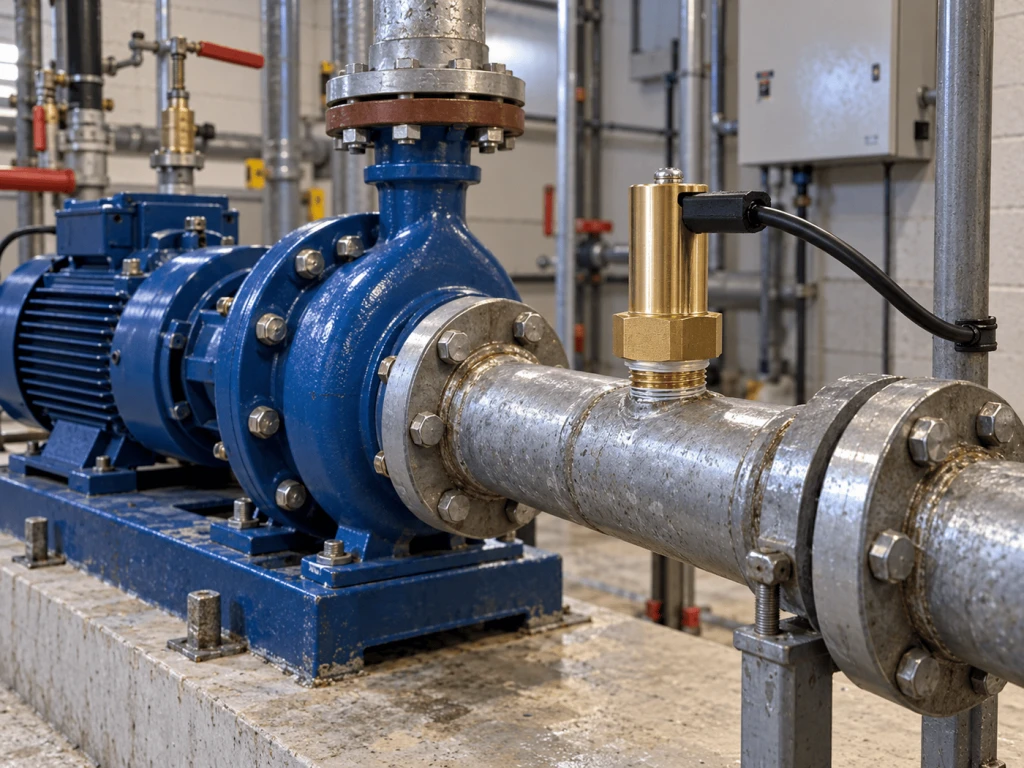

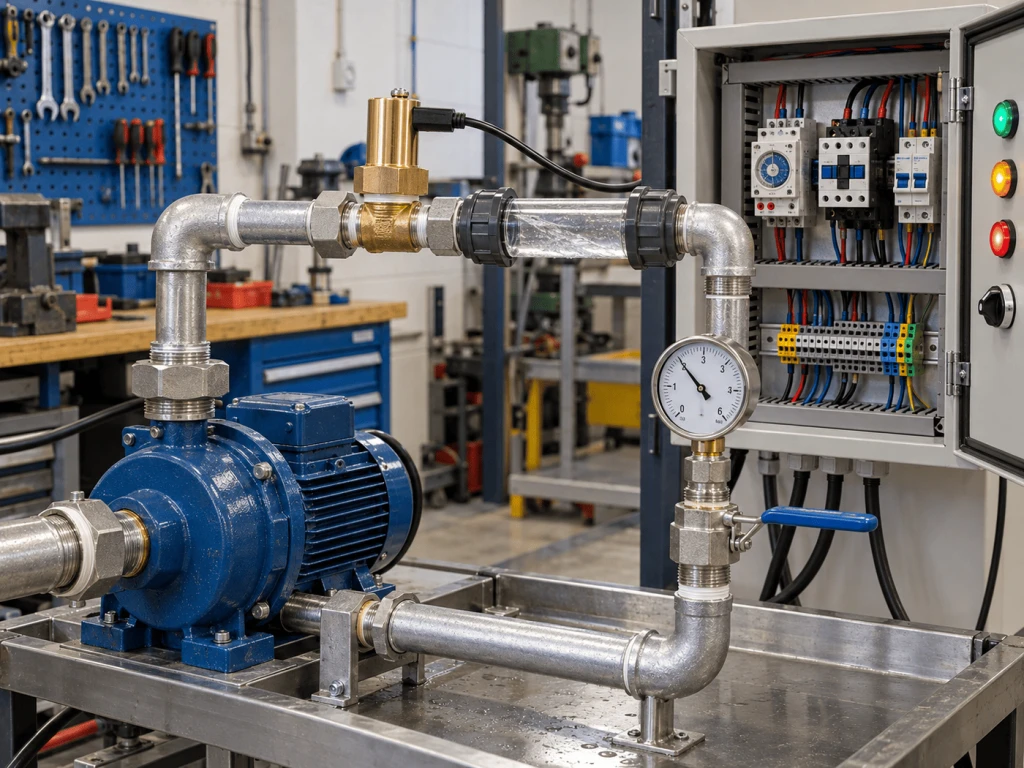

Оптимальная точка установки — напорный патрубок сразу после насоса, но до первой точки разветвления. При монтаже необходимо ориентироваться на стрелку-указатель на корпусе: она должна строго совпадать с направлением движения воды. Игнорирование этого правила приведет к тому, что поток будет прижимать лепесток в сторону, противоположную контактам, и автоматика не сработает.

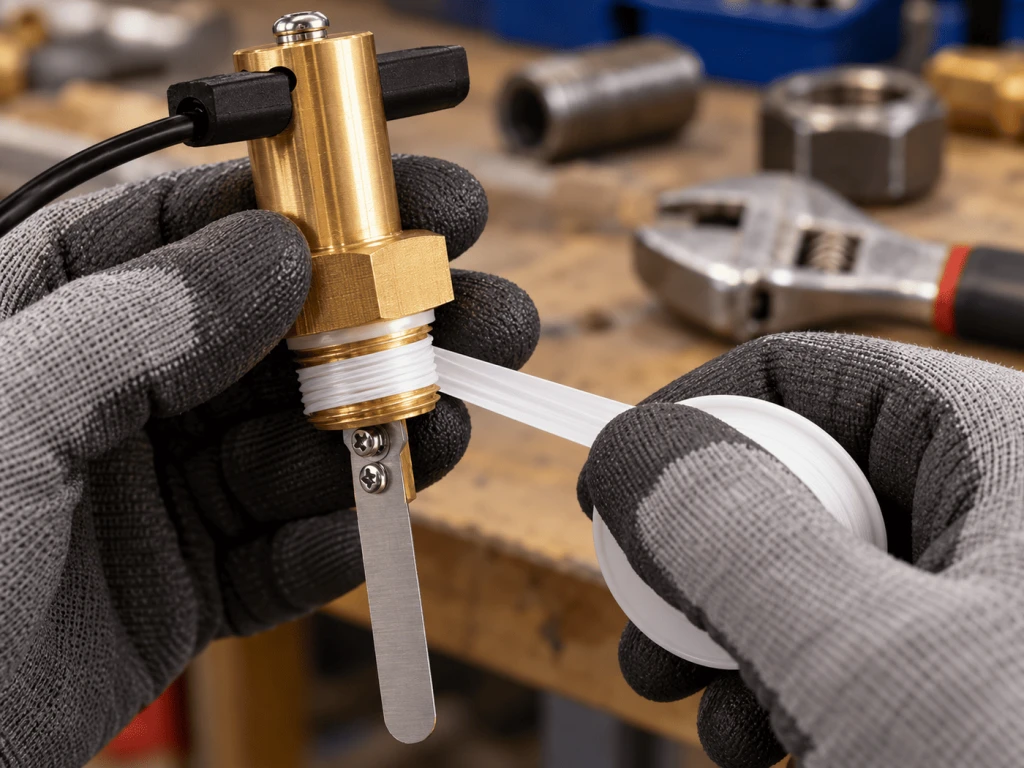

Для герметичности соединений рекомендуется использовать льняную прядь с уплотнительной пастой или тефлоновую ленту. При вкручивании следует избегать чрезмерных усилий, чтобы не повредить латунные или пластиковые части. Важно обеспечить правильное пространственное положение корпуса согласно инструкции для корректной работы возвратной пружины.

В системах без гидроаккумулятора, где вода не начинает движение самостоятельно при открытии крана, реле может не зафиксировать проток. Для решения проблемы рекомендуется:

• установка микрогидроаккумулятора (2–5 литров) для создания начального напора;
• соблюдение уклонов, обеспечивающих самотек воды до датчика;
• использование обратного клапана перед прибором для удержания столба жидкости в магистрали.

Электрическое подключение и пусконаладочные работы

Подключение осуществляется в цепь питания по принципу однополюсного выключателя в разрыв фазного провода. Ток от автоматического выключателя поступает на реле, а после замыкания его контактов — на двигатель. Нулевой провод и заземление подключаются напрямую к насосу, минуя блок автоматики.

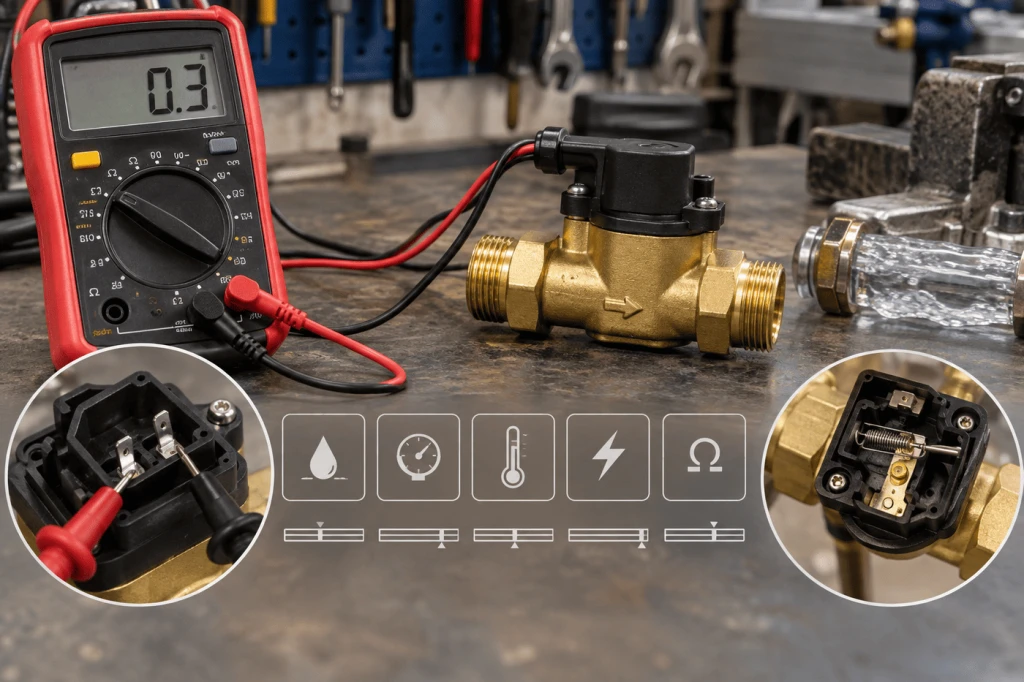

После завершения монтажа проводятся пусконаладочные работы. В регулируемых моделях порог срабатывания выставляется винтом, изменяющим натяжение пружины. Проверка выполняется путем постепенного открытия крана: агрегат должен стабильно включаться при минимальном расходе и отключаться через несколько секунд после прекращения потребления.

В процессе эксплуатации важно следить за чистотой механических узлов. При наличии примесей в воде следует установить перед датчиком фильтр грубой очистки. Регулярный осмотр и промывка камеры раз в сезон помогут избежать заклинивания лепестка. В сложных промышленных условиях применяются приборы с заводской поверкой, устойчивые к интенсивным нагрузкам.

Сравнение реле потока с другими средствами автоматизации

Выбор типа автоматики определяет конфигурацию инженерной системы и методы защиты оборудования. Реле потока занимает специфическую нишу, предлагая алгоритм управления, отличный от традиционных реле давления. Понимание этих различий позволяет избежать избыточных затрат при проектировании и создать коммуникации, максимально соответствующие поставленным задачам.

Сравнительный анализ реле потока и реле давления

Принципиальное отличие заключается в физическом параметре, инициирующем команду на остановку. Реле давления ориентируется на достижение верхнего порога напора (например, 3 бар, контролируемых по манометру). Реле потока игнорирует уровень давления, удерживая насос активным до тех пор, пока через датчик движется жидкость. В результате в трубах поддерживается максимальный напор агрегата, что требует высокой надежности соединений.

Основные отличия в эксплуатации:

• Гидроаккумулятор — реле давления требует мембранного бака, тогда как реле потока позволяет обходиться без него, экономя место.
• Стабильность напора — контроль по протоку обеспечивает ровную струю без колебаний давления во время разбора воды.
• Интегрированная защита — устройство по потоку конструктивно объединяет функции управления и защиты от сухого хода, в то время как реле давления требует дополнительных датчиков.

Эволюция автоматизации: от простых блоков до инверторных систем

Автоматику принято разделять на поколения. Блоки второго поколения (пресс-контроли) объединяют в себе сенсоры давления и протока: включают насос по падению давления, а выключают по прекращению движения воды. Это обеспечивает комфортную эксплуатацию и надежную защиту без сложной ручной настройки.

Вершиной развития являются системы третьего поколения — частотные инверторы. В отличие от релейных схем, инвертор плавно меняет скорость вращения двигателя, поддерживая точное давление независимо от расхода. Хотя в таких комплексах контроль часто переходит к датчикам давления, логика мониторинга протока остается важным дублирующим контуром безопасности.

Для специфических задач, таких как полив или наполнение емкостей, реле потока остается наиболее рациональным и бюджетным выбором. Оно не требует сложного обслуживания и легко монтируется самостоятельно. Для полноценного водоснабжения дома специалисты помогут подобрать комплексное оснащение для насосных станций и промышленных систем, опираясь на многолетний опыт поставок контрольно-измерительных приборов.
